ไดโอดในระบบโซลาร์เซลล์

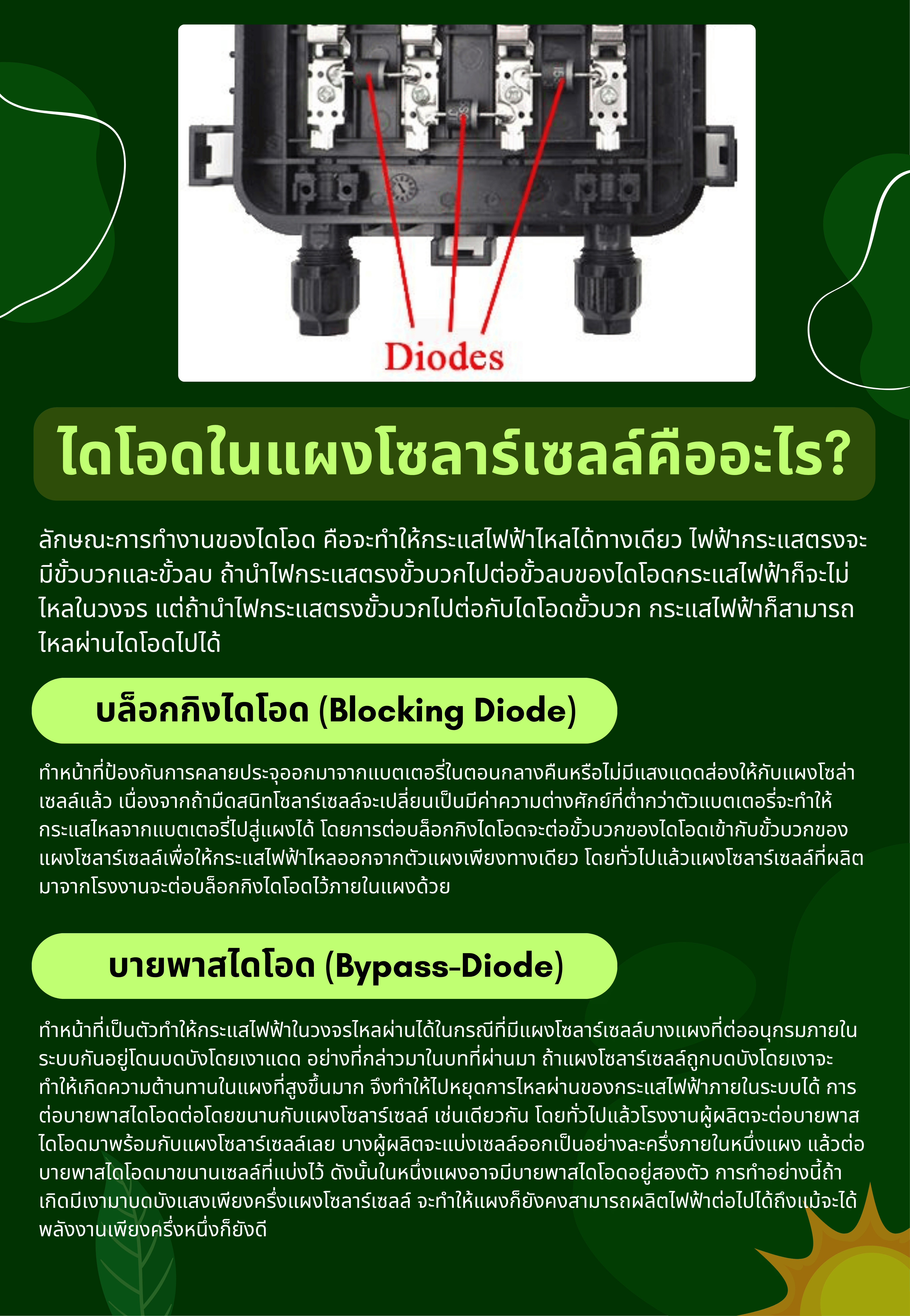

ไดโอดในระบบแผงโซลาร์เซลล์คืออะไร ?
ลักษณะการทำงานของไดโอด คือจะทำให้กระแสไฟฟ้าไหลได้ทางเดียว ไฟฟ้ากระแสตรงจะมีขั้วบวกและขั้วลบ ถ้านำไฟกระแสตรงขั้วบวกไปต่อขั้วลบของไดโอดกระแสไฟฟ้าก็จะไม่ไหลในวงจร แต่ถ้านำไฟกระแสตรงขั้วบวกไปต่อกับไดโอดขั้วบวก กระแสไฟฟ้าก็สามารถไหลผ่านไดโอดไปได้

การนำไดโอดมาใช้กับแผงโซล่าเซลล์นั้นมีการประยุกต์การใช้งานอยู่สองอย่างด้วยกัน
1.)   บล็อกกิงไดโอด (Blocking Diode) ทำหน้าที่ป้องกันการคลายประจุออกมาจากแบตเตอรี่ในตอนกลางคืนหรือไม่มีแสงแดดส่องให้กับแผงโซลาร์เซลล์แล้ว เนื่องจากถ้ามืดสนิทโซลาร์เซลล์จะเปลี่ยนเป็นมีค่าความต่างศักย์ที่ต่ำกว่าตัวแบตเตอรี่จะทำให้กระแสไหลจากแบตเตอรี่ไปสู่แผงได้ โดยการต่อบล็อกกิงไดโอดจะต่อขั้วบวกของไดโอดเข้ากับขั้วบวกของแผงโซล่าเซลล์เพื่อให้กระแสไฟฟ้าไหลออกจากตัวแผงเพียงทางเดียว โดยทั่วไปแล้วแผงโซล่าเซลล์ที่ผลิตมาจากโรงงานจะต่อบล็อกกิงไดโอดไว้ภายในแผงด้วย

2.)   บายพาสไดโอด (Bypass-Diode) ทำหน้าที่เป็นตัวทำให้กระแสไฟฟ้าในวงจรไหลผ่านได้ในกรณีที่มีแผงโซลาร์เซลล์บางแผงที่ต่ออนุกรมภายในระบบกันอยู่โดนบดบังโดยเงาแดด อย่างที่กล่าวมาในบทที่ผ่านมา ถ้าแผงโซลาร์เซลล์ถูกบดบังโดยเงาจะทำให้เกิดความต้านทานในแผงที่สูงขึ้นมาก จึงทำให้ไปหยุดการไหลผ่านของกระแสไฟฟ้าภายในระบบได้ การต่อบายพาสไดโอดต่อโดยขนานกับแผงโซลาร์เซลล์ เช่นเดียวกัน โดยทั่วไปแล้วโรงงานผู้ผลิตจะต่อบายพาสไดโอดมาพร้อมกับแผงโซล่าเซลล์เลย บางผู้ผลิตจะแบ่งเซลล์ออกเป็นอย่างละครึ่งภายในหนึ่งแผง แล้วต่อบายพาสไดโอดมาขนานเซลล์ที่แบ่งไว้ ดังนั้นในหนึ่งแผงอาจมีบายพาสไดโอดอยู่สองตัว การทำอย่างนี้ถ้าเกิดมีเงามาบดบังแสงเพียงครึ่งแผงโซล่าเซลล์ จะทำให้แผงก็ยังคงสามารถผลิตไฟฟ้าต่อไปได้ถึงแม้จะได้พลังงานเพียงครึ่งหนึ่ง
