Single line diagram สำหรับโซลาร์เซลล์? คืออะไร?

Single line diagram ในระบบโซลาร์เซลล์

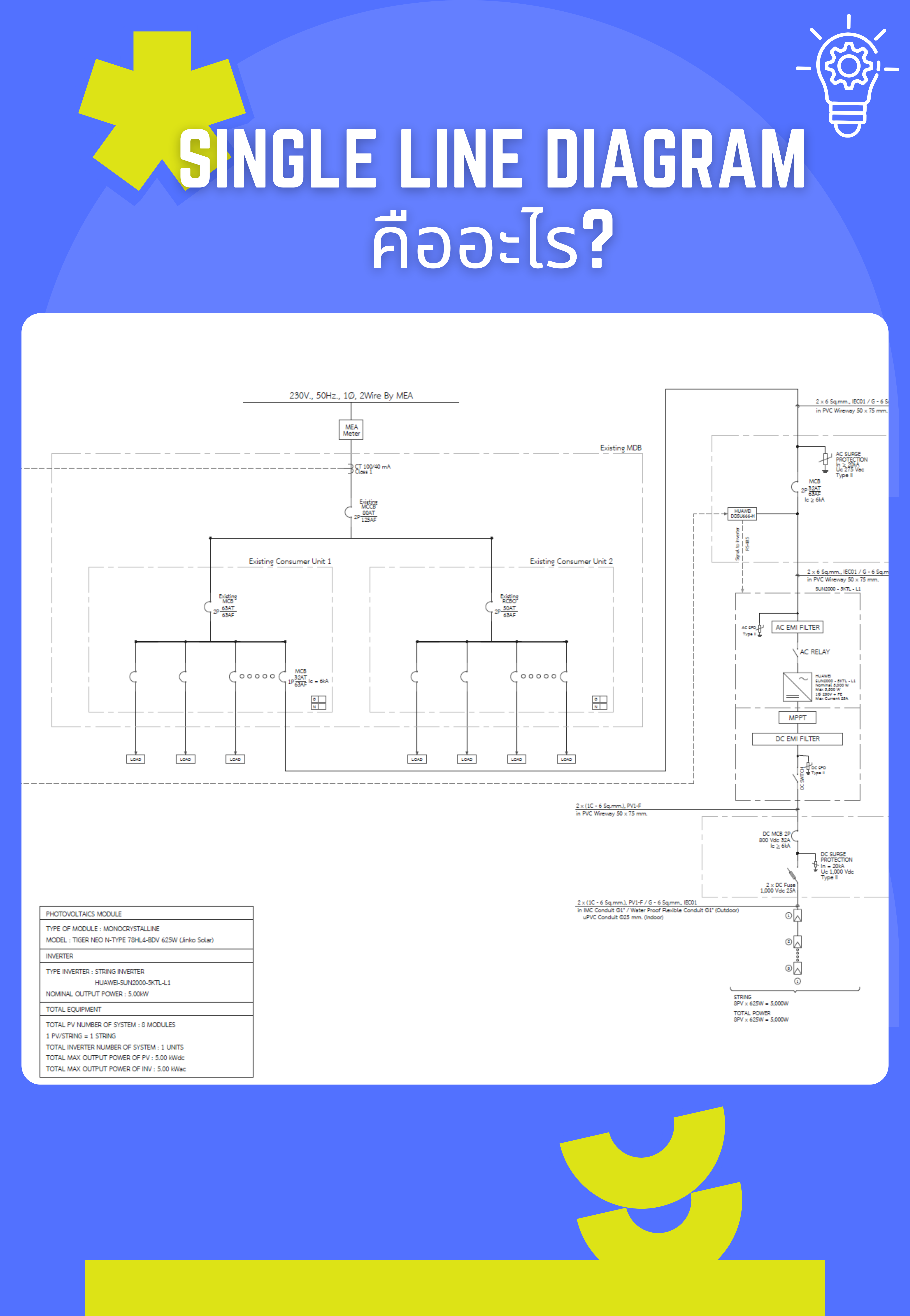

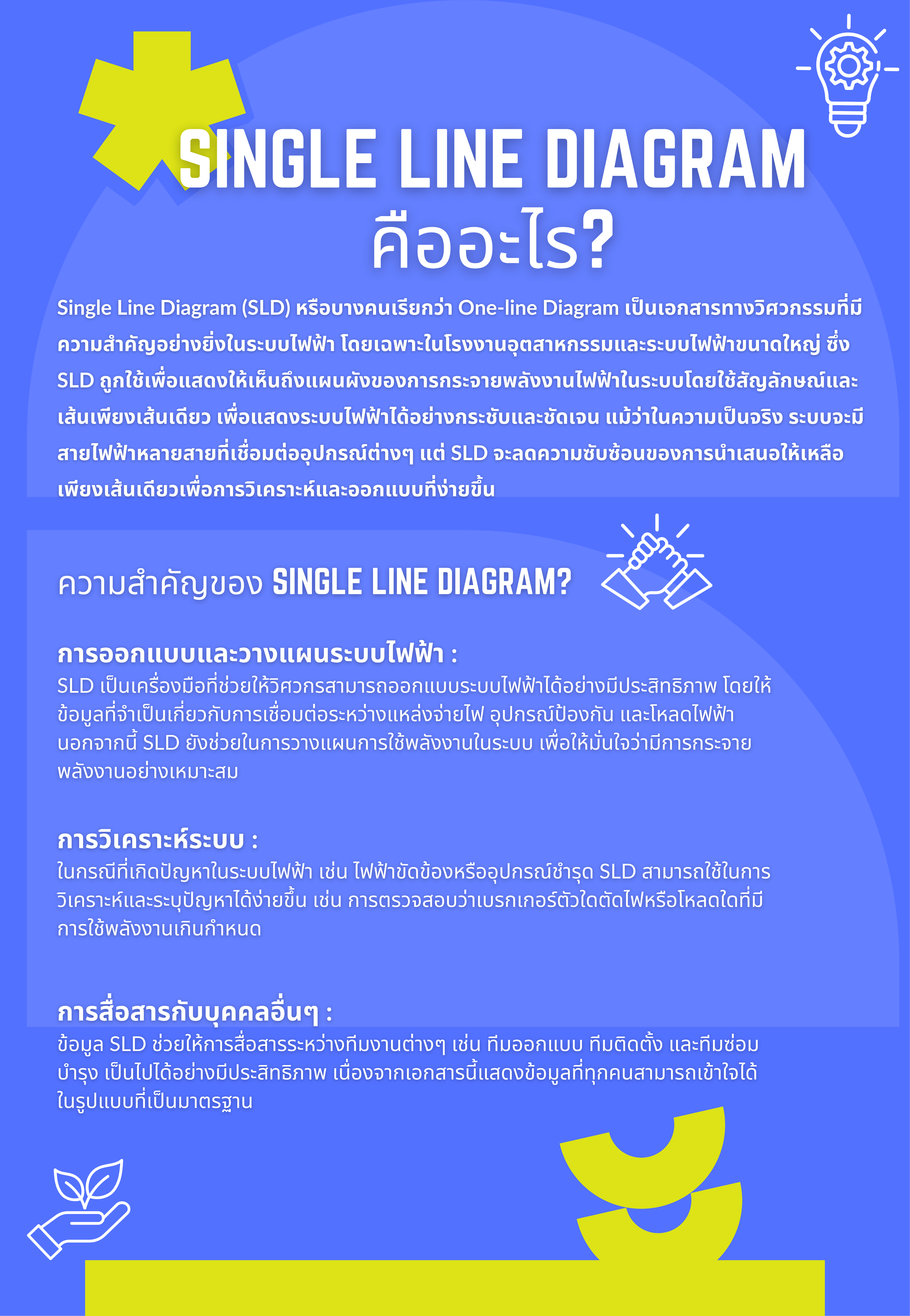

Single Line Diagram (SLD) หรือบางคนเรียกว่า One-line Diagram เป็นเอกสารทางวิศวกรรมที่มีความสำคัญอย่างยิ่งในระบบไฟฟ้า โดยเฉพาะในโรงงานอุตสาหกรรมและระบบไฟฟ้าขนาดใหญ่ ซึ่ง SLD ถูกใช้เพื่อแสดงให้เห็นถึงแผนผังของการกระจายพลังงานไฟฟ้าในระบบโดยใช้สัญลักษณ์และเส้นเพียงเส้นเดียว เพื่อแสดงระบบไฟฟ้าได้อย่างกระชับและชัดเจน แม้ว่าในความเป็นจริง ระบบจะมีสายไฟฟ้าหลายสายที่เชื่อมต่ออุปกรณ์ต่างๆ แต่ SLD จะลดความซับซ้อนของการนำเสนอให้เหลือเพียงเส้นเดียวเพื่อการวิเคราะห์และออกแบบที่ง่ายขึ้น

ความสำคัญของ Single Line Diagram
1. การออกแบบและวางแผนระบบไฟฟ้า SLD เป็นเครื่องมือที่ช่วยให้วิศวกรสามารถออกแบบระบบไฟฟ้าได้อย่างมีประสิทธิภาพ โดยให้ข้อมูลที่จำเป็นเกี่ยวกับการเชื่อมต่อระหว่างแหล่งจ่ายไฟ อุปกรณ์ป้องกัน และโหลดไฟฟ้า นอกจากนี้ SLD ยังช่วยในการวางแผนการใช้พลังงานในระบบ เพื่อให้มั่นใจว่ามีการกระจายพลังงานอย่างเหมาะสม

2. การวิเคราะห์ระบบ ในกรณีที่เกิดปัญหาในระบบไฟฟ้า เช่น ไฟฟ้าขัดข้องหรืออุปกรณ์ชำรุด SLD สามารถใช้ในการวิเคราะห์และระบุปัญหาได้ง่ายขึ้น เช่น การตรวจสอบว่าเบรกเกอร์ตัวใดตัดไฟหรือโหลดใดที่มีการใช้พลังงานเกินกำหนด

3. การสื่อสารกับบุคคลอื่นๆ ข้อมูล SLD ช่วยให้การสื่อสารระหว่างทีมงานต่างๆ เช่น ทีมออกแบบ ทีมติดตั้ง และทีมซ่อมบำรุง เป็นไปได้อย่างมีประสิทธิภาพ เนื่องจากเอกสารนี้แสดงข้อมูลที่ทุกคนสามารถเข้าใจได้ในรูปแบบที่เป็นมาตรฐาน

ส่วนประกอบสำคัญของ Single Line Diagram

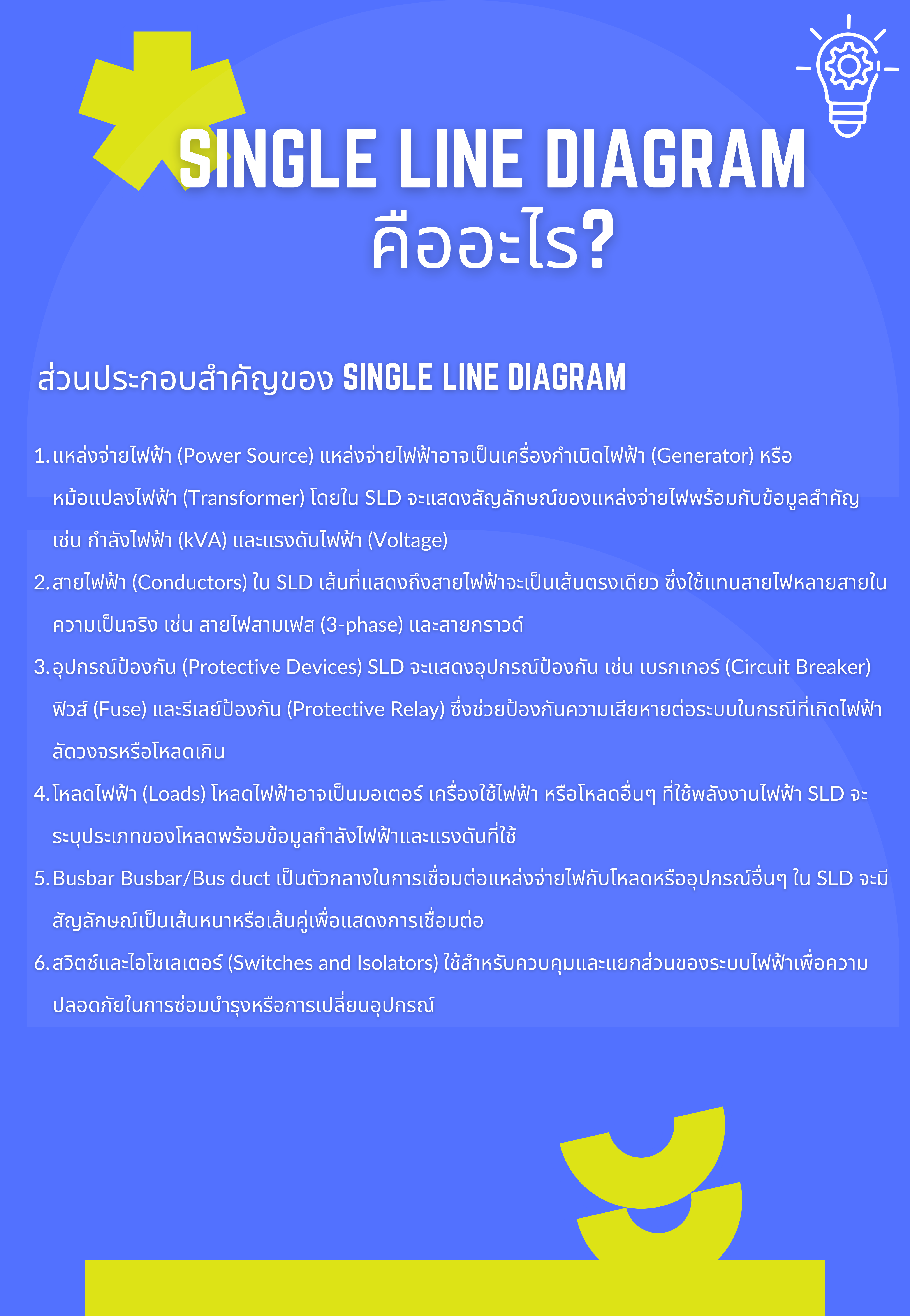

- แหล่งจ่ายไฟฟ้า (Power Source) แหล่งจ่ายไฟฟ้าอาจเป็นเครื่องกำเนิดไฟฟ้า (Generator) หรือหม้อแปลงไฟฟ้า (Transformer) โดยใน SLD จะแสดงสัญลักษณ์ของแหล่งจ่ายไฟพร้อมกับข้อมูลสำคัญ เช่น กำลังไฟฟ้า (kVA) และแรงดันไฟฟ้า (Voltage)
- สายไฟฟ้า (Conductors) ใน SLD เส้นที่แสดงถึงสายไฟฟ้าจะเป็นเส้นตรงเดียว ซึ่งใช้แทนสายไฟหลายสายในความเป็นจริง เช่น สายไฟสามเฟส (3-phase) และสายกราวด์
- อุปกรณ์ป้องกัน (Protective Devices) SLD จะแสดงอุปกรณ์ป้องกัน เช่น เบรกเกอร์ (Circuit Breaker) ฟิวส์ (Fuse) และรีเลย์ป้องกัน (Protective Relay) ซึ่งช่วยป้องกันความเสียหายต่อระบบในกรณีที่เกิดไฟฟ้าลัดวงจรหรือโหลดเกิน
- โหลดไฟฟ้า (Loads) โหลดไฟฟ้าอาจเป็นมอเตอร์ เครื่องใช้ไฟฟ้า หรือโหลดอื่นๆ ที่ใช้พลังงานไฟฟ้า SLD จะระบุประเภทของโหลดพร้อมข้อมูลกำลังไฟฟ้าและแรงดันที่ใช้
- Busbar Busbar/Bus duct เป็นตัวกลางในการเชื่อมต่อแหล่งจ่ายไฟกับโหลดหรืออุปกรณ์อื่นๆ ใน SLD จะมีสัญลักษณ์เป็นเส้นหนาหรือเส้นคู่เพื่อแสดงการเชื่อมต่อ
- สวิตช์และไอโซเลเตอร์ (Switches and Isolators) ใช้สำหรับควบคุมและแยกส่วนของระบบไฟฟ้าเพื่อความปลอดภัยในการซ่อมบำรุงหรือการเปลี่ยนอุปกรณ์

ขั้นตอนการสร้าง Single Line Diagram
1. รวบรวมข้อมูลพื้นฐาน ข้อมูลที่ต้องเตรียมก่อนเริ่มสร้าง SLD ได้แก่ แหล่งจ่ายไฟฟ้า, ประเภทและจำนวนโหลดไฟฟ้า, อุปกรณ์ป้องกัน, การเชื่อมต่อระหว่างอุปกรณ์
2. กำหนดรูปแบบและมาตรฐาน การสร้าง SLD ควรใช้มาตรฐานที่เหมาะสม เช่น IEC 60617 หรือ IEEE Std 315 เพื่อให้แน่ใจว่าสัญลักษณ์และรูปแบบที่ใช้เข้าใจได้ง่ายและเป็นที่ยอมรับในวงการ
3. ร่างแผนผังเบื้องต้น เริ่มจากการวาดแหล่งจ่ายไฟที่ต้นทาง และต่อเนื่องไปยังโหลดไฟฟ้าผ่านสายไฟฟ้า อุปกรณ์ป้องกัน และ Busbar
4. ตรวจสอบความถูกต้อง ตรวจสอบว่า SLD แสดงข้อมูลครบถ้วนและถูกต้อง โดยพิจารณาจากแรงดันไฟฟ้า กระแสไฟฟ้า และกำลังไฟฟ้าในแต่ละส่วนของระบบ
